Use Case dan Sequence Sistem Informasi Akademik

Nama/NIM                             : Viona Dewi Ayunitami / 1404505063

Jurusan/Fakultas/Universitas : Teknologi Informasi / Teknik / Universitas Udayana

Mata Kuliah                           : Pemrograman Berorientasi Objek (B)

Dosen                                     : I Putu Agus Eka Pratama, ST, MT



Pada kesempatan kali ini saya akan membahas tentang sequence. Postingan kali ini adalah lanjutan dari pembahasan dari UML Use Case Diagram Sistem Informasi Akademik . Dimana UML dan Use Case telah saya jelaskan secara rinci di postingan UML Use Case Diagram Sistem Informasi Akademik . Maka disini saya hanya membahas tentang Sequence Diagram.

Pengertian Sequence Diagram

Sebuah diagram yang menggambarkan interaksi antar objek di dalam sebuah system. Interaksi tersebut berupa message yang digambarkan terhadap waktu. Sequence diagram terdiri dari dimensi horizontal (objek-objek) dan dimensi vertical (waktu).

Dimensi   vertikal   adalah   poros   waktu,   dimana   waktu   berjalan ke  arah  bawah. Sedangkan dimensi horizontal merepresentasikan objek-objek individual. Tiap objek (termasuk actor) tersebut mempunyai waktu aktif yang direpresentasikan dengan kolom vertikal yang disebut  dengan  lifeline. Pesan  (message)  direpresentasikan  sebagai  panah  dari  satu lifeline ke lifeline yang lain. Message digambarkan sebagai garis berpanah dari satu objek ke objek lainnya. Pada fase desain berikutnya, message akan dipetakan menjadi operasi/metoda dari class.

Komponen diagram sequence :

1.       Object adalah Komponen yang digunakan sebagai objek – objek yang akan digunakan di dalam membuat diagram.

2.        Stimulus merupakan komponen yang menandai hubungan komunikasi antara dua buah objek.

3.     Komunikasi yang terjadi berupa pengiriman pesan (message).SelfStimulus merupakan fungsi yang sama dengan Stimulus, hanya saja pengiriman pesan dilakukan kepada dirinya sendiri (objek itu sendiri), buka antar objek.

4.     Actor adalah Perwakilan dari orang luar, proses atau hal yang berinteraksi dengan  sistem,  subsistem  ataupun  class.

Tujuan penggunaan sequence diagram :

1.      Mengkomunikasikan requirement kepada tim teknis karena diagram ini dapat lebih mudah untuk dielaborasi menjadi model design.

2.      Merupakan diagram yang paling cocok untuk mengembangkan model deskripsi use-case menjadi spesifikasi design.

3.      Analisa dan desain, memfokuskan pada identifikasi method didalam sebuah system. Sequence diagram biasanya dipakai untuk memodelkan :

·         Deskripsi tentang system yang ada pada sebuah / beberapa use case pada use case diagram, yang menggambarkan hubungan antara actor dan use case diagram.

·         Logika dari method (operation, function atau procedure).

·         Logika dari service (high level method).

Simbol Activity Diagram



Istilah dalam Sequence Diagram :

1.      Participant

Obyek yang terkait dengan sebuah urutan proses.

2.      Lifeline

Menggambarkan daur hidup sebuah obyek.

3.      Activation

Suatu titik waktu dimana sebuah obyek mulai berpartisipasi didalam sebuah sequence.

4.      Time

Elemen penting dalam sequence diagram konteksnya adalah urutan, bukan durasi.

5.      Return

Suatu hasil kembalian sebuah operasi, tetapi boleh tidak ditulis jika tidak ada perbedaan dengan Getternya.

Contoh Sequence Diagram

1. Use Case Diagram

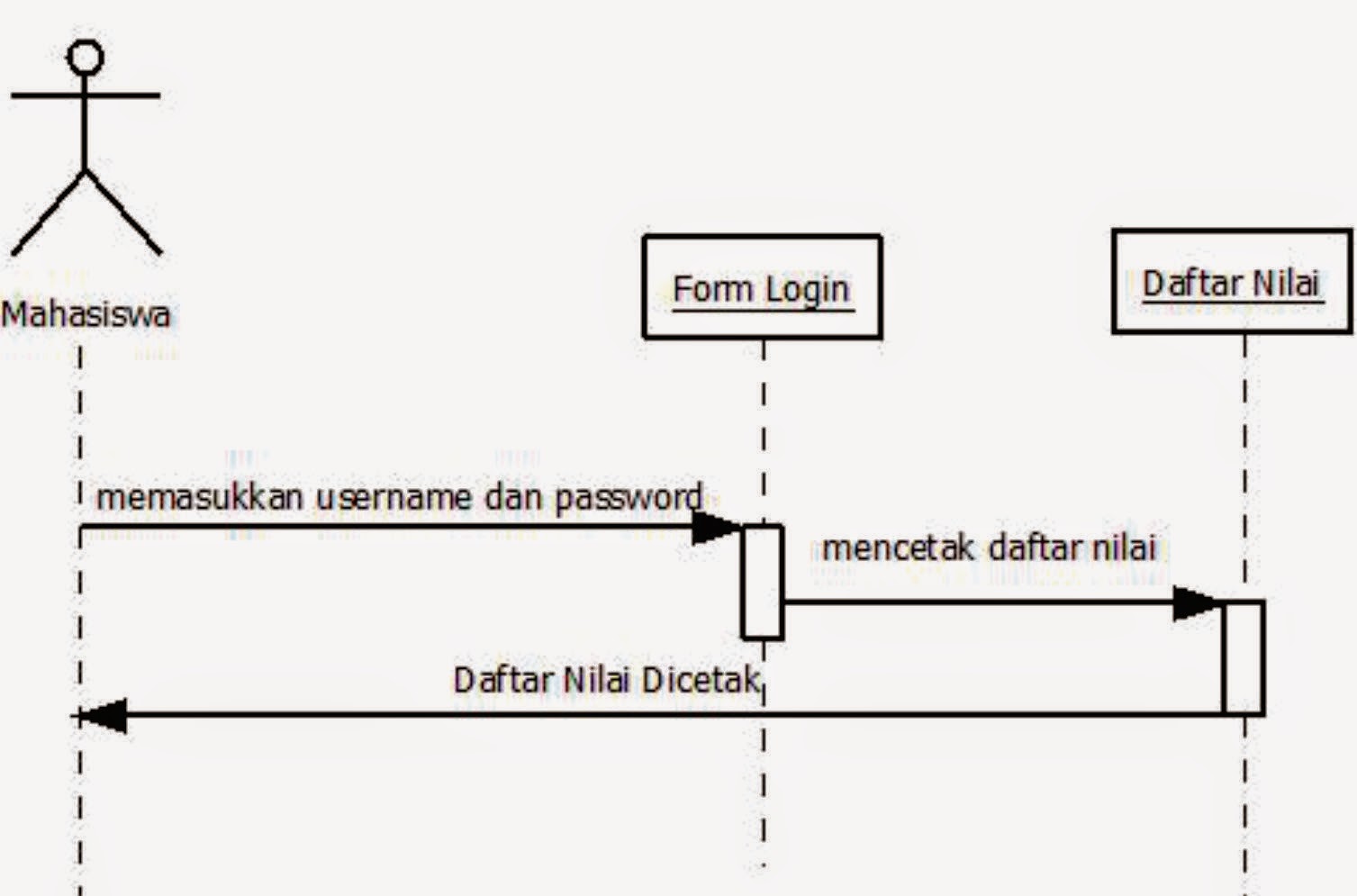

2. Sequence Diagram Mahasswa Login dan Mencetak nilai.

3. Sequence Diagram Dosen Mengisi/edit/menghapus, melihat dan mencetak Nilai.

3. Sequence Diagram Admin Mengisi/edit/menghapus, melihat dan mencetak Daftar Mahasiswa dan Dosen.
